Элементы конструкции систем управления

Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- система управления прямого;
- рычаги командные;
- независимость управления с помощью штурвальной колонки;
- независимость управления с помощью ручки управления.

Выполните следующие задания:

- Назовите тип проводки управления.

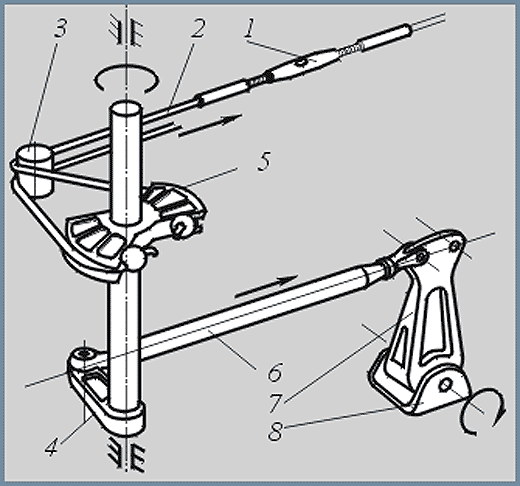

- Назовите элементы 1 - 8 конструкции в проводке управления и объяс-ните их назначение.
- Поясните эскизом принцип действия элемента 1.

Выполните следующие задания:

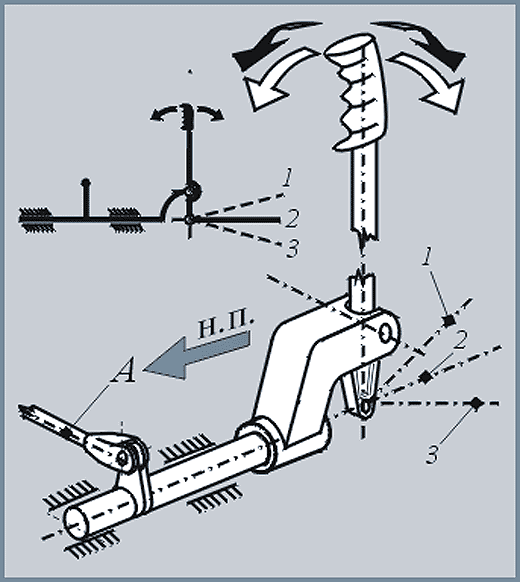

- К какому органу управления идет тяга А?
- Какое положение тяги (1, 2 или 3) обеспечивает независимость управления?

Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- система управления бустерного;
- система управления необратимая;
- гидроусилитель;
- связь обратная в гидроусилителе;
- шток управляющий гидроусилителя;
- шток исполнительный гидроусилителя;
- механизм загрузки;
- автомат регулирования управления;
- механизм триммерного эффекта;
- тяга раздвижная.

Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- поверхность рулевая;
- проводка управления жесткая;
- проводка управления гибкая;
- триммер;
- серворуль.

Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- усилия на рычагах управления;
- момент руля шарнирный;
- компенсатор аэродинамический;
- усилия в проводке управления;
- коэффициент кинематической передачи.

Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- штурвальная колонки;
- ручка управления;
- качалка поддерживающая;
- качалка опорная;
- качалка рычажная;
- кронштейн;
- сектор;
- тандер;
- тяга.

Выполните следующие задания:

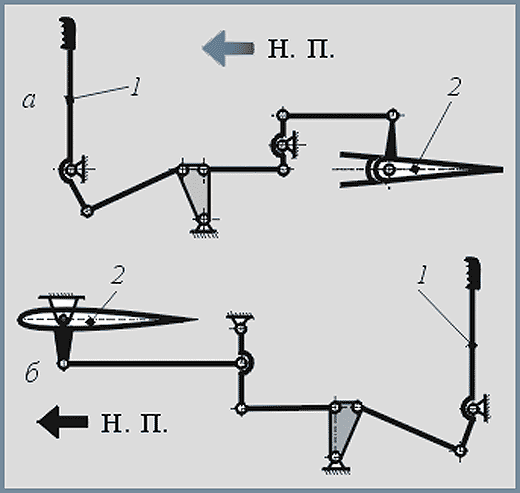

- Правильно или неправильно подключен к ручке управления 1:

руль высоты 2 в самолете нормальной схемы?
ц.п.г.о. 2 в самолете схемы «утка»?

Выполните следующие задания:

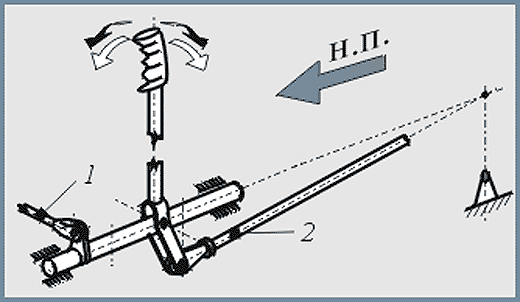

- К каким органам управления идут тяги 1 и 2?
- Обеспечена или не обеспечена независимость управления по тангажу и крену?
Объясните почему.

Выполните следующие задания:

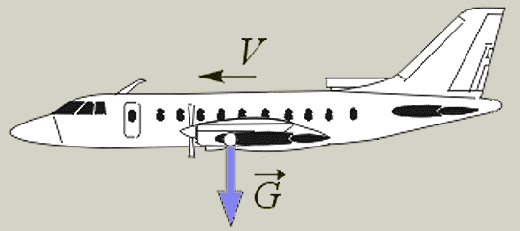

- Сбалансируйте самолет.
